VTN-2-Plus (ballon préparateur d’eau chaude sanitaire)

Accueil Теплоакумулятори і (тепло-) акумулюючі ємності для опалення Ballons et accumulateurs d’eau chaude sanitaire (ECS) Ballons en acier inoxydable (série VTN) VTN-2-Plus (ballon préparateur d’eau chaude sanitaire)

La société « Teplobak » assure l’assistance technique de ses clients à toutes les étapes du processus, y compris la conception, l’installation et l’exploitation des équipements de chauffage.

  • Газовий котел
  • Електричний бойлер
  • Твердопаливний котел
  • Сонячна енергія
  • Тен
  • Тепловий насос
  • Тепла вода

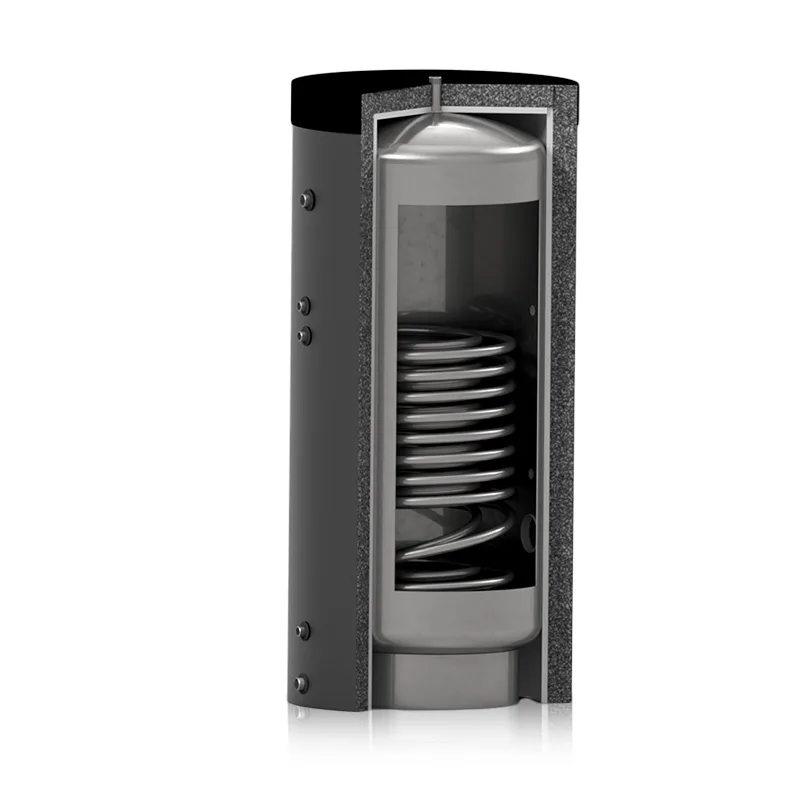

VTN-2-Plus (ballon préparateur d’eau chaude sanitaire)

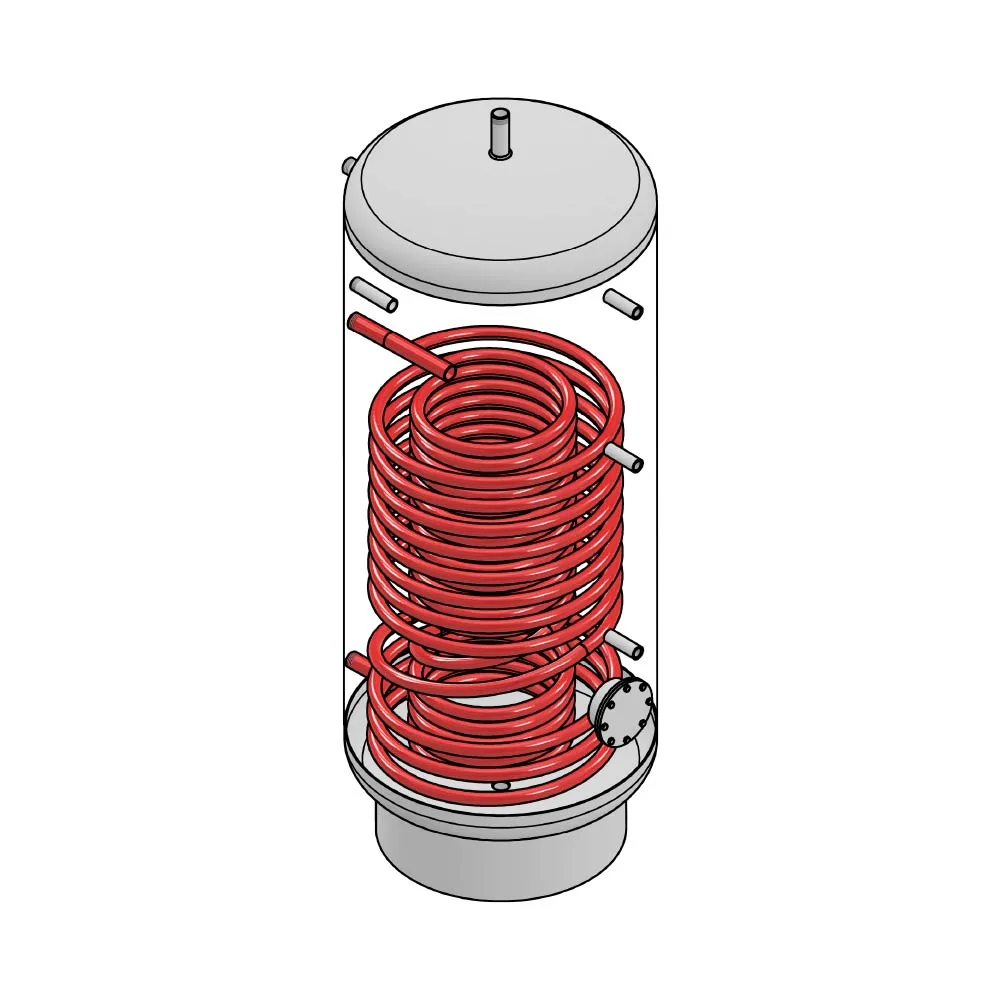

VTN-2-Plus (ballon préparateur d’eau chaude sanitaire) – Image 2

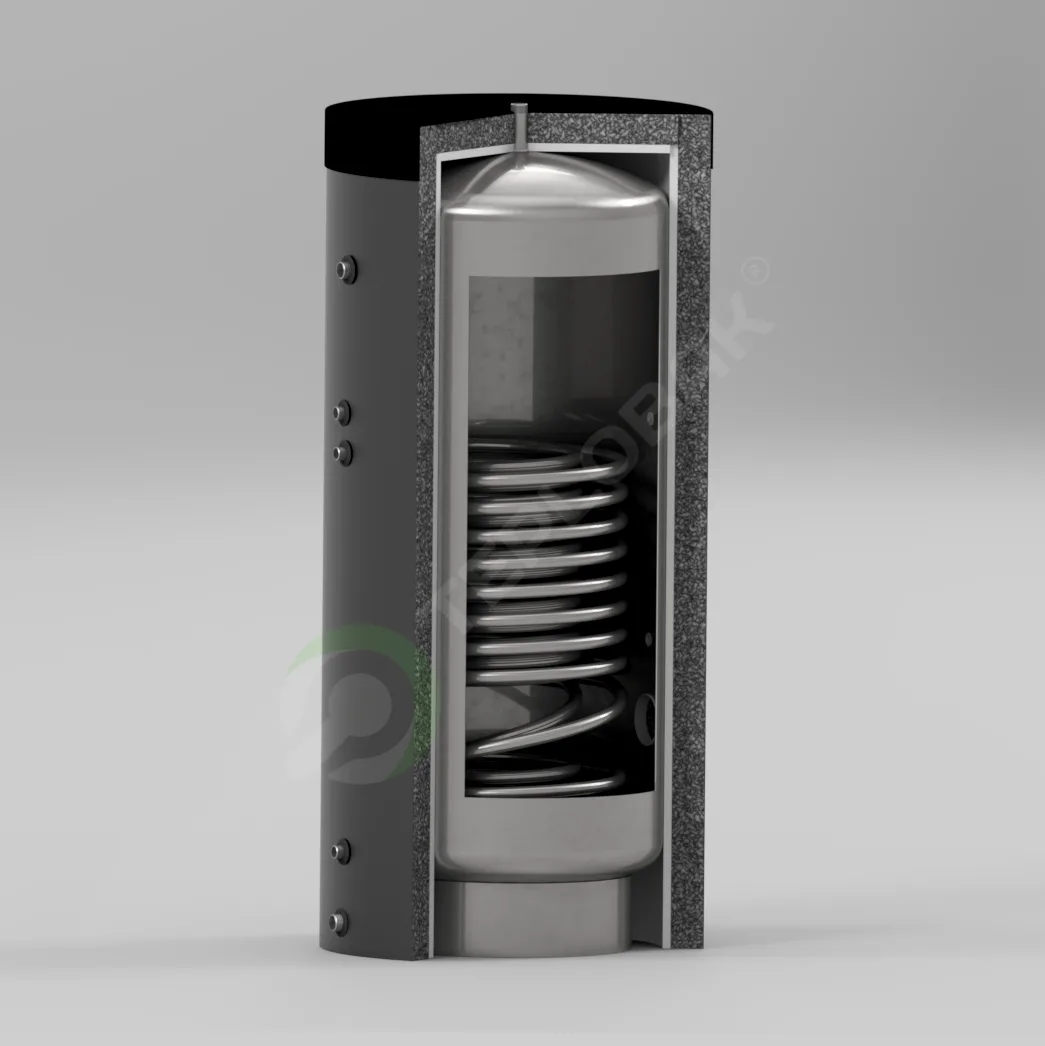

VTN-2-Plus (ballon préparateur d’eau chaude sanitaire) – Image 3
VTN-2-Plus (ballon préparateur d’eau chaude sanitaire) – Image 4
  • Volume de 120 à 1500 litres ;
  • Échangeur de chaleur de surface augmentée ;
  • Bride de révision latérale ;
  • Isolation thermique de qualité en polyester avec enveloppe en plastique ABS d’une épaisseur de 90 mm ;
  • Orifice pour le montage d’une résistance électrique (TEN) ;
  • Possibilité de fabrication sur commande spéciale ;
  • Orifice pour la recirculation.
Volume120-1500 l
Pression de service de l’échangeur ECS10 bar
Pression de service du ballon6 bar
Garantie5 ans

Description technique

Grâce à l’augmentation de la surface de l’échangeur de chaleur, le préparateur d’eau est idéal pour fonctionner avec une pompe à chaleur. L’augmentation de la surface de l’échangeur permet également de raccorder des sources de forte puissance afin d’assurer une haute performance ECS avec des volumes relativement modestes du ballon. La conception du ballon prévoit une trappe à bride fermée par un couvercle, destinée à l’inspection et à l’entretien. Au-dessus de l’échangeur de chaleur, un raccord est prévu pour le montage d’une résistance électrique (TEN).

Matériau

Le ballon est fabriqué en acier inoxydable AISI316L (DIN 1.4404), répondant aux exigences hygiéniques les plus strictes.

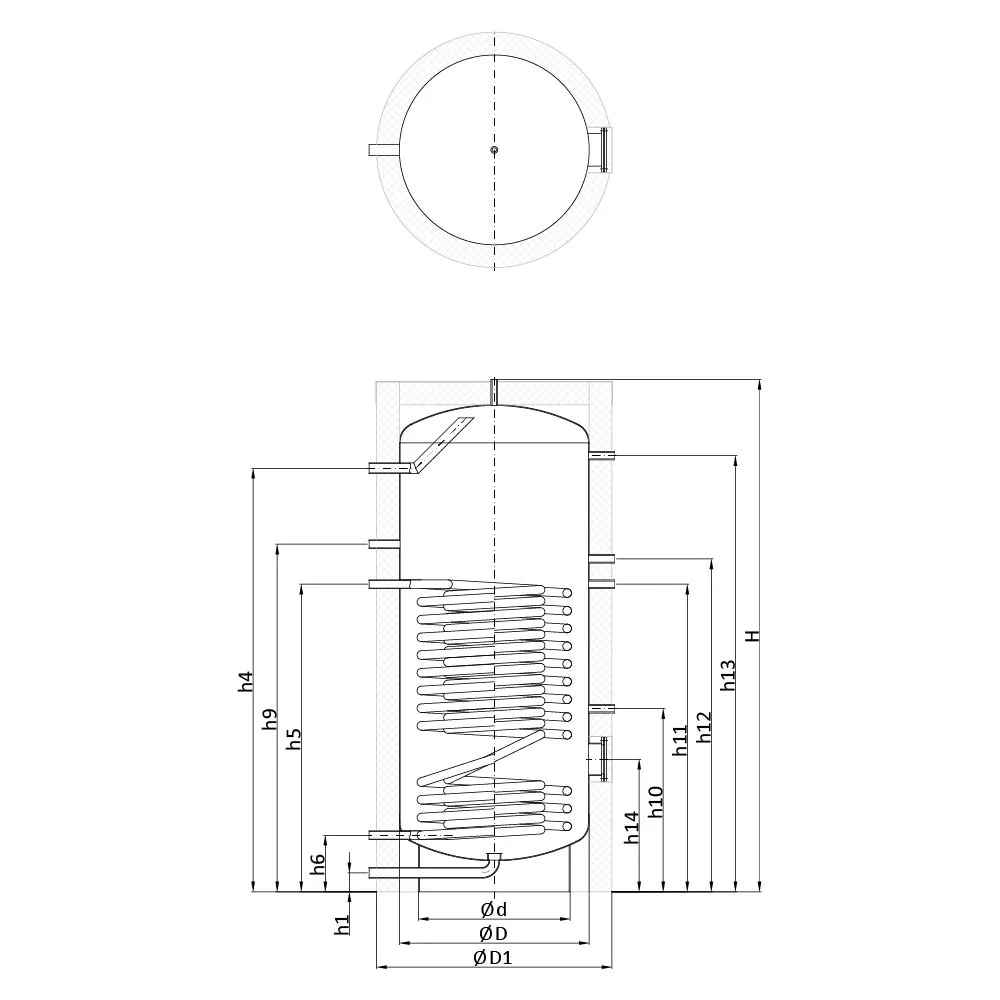

Modèle Dimensions, mm Dimensions de raccordement, mm
ØD1 ØD Ød H h1 h4 h5 h6 h9 h10 h13 h14 h15
120 580 480 380 900 75 761 391 181 491 291 621 511 491
1/2 » 3/4 » 1 » 3/4 » 1/2 » 1/2 » 1 1/2 »
170 580 480 380 1150 75 1011 601 181 701 401 871 721 721
1/2 » 3/4 » 1 » 3/4 » 1/2 » 1/2 » 1 1/2 »
200 580 480 380 1410 75 1271 821 191 971 521 1131 941 921
1/2 » 1 » 3/4 » 1/2 » 1/2 » 1 1/2 »
300 580 480 380 1910 75 1771 1031 191 1281 631 1631 1151 1131
1/2 » 1 » 3/4 » 1/2 » 1/2 » 1 1/2 »



Modèle Dimensions, mm Dimensions de raccordement, mm
ØD1 ØD Ød H h1 h4 h5 h6 h9 h10 h11  h12 h13 h14
400 800 600 450 1705 75 1381 1173 181 1281 631 1156 – 1431 481
1/2 » 1 » 3/4 »
500 800 600 450 1955 75 1631 1217 181 1331 681 1217 1317 1681 481
1/2 » 1 » 3/4 »
750 950 750 600 2025 75 1673 1215 223 1373 723 1215 1315 1723 523
1/2 » 1 1/4 » 1 » 3/4 »
1000 1050 850 700 2060 75 1690 1140 240 1390 740 1140 1240 1740 540
1/2 » 1 1/4 » 1 » 3/4 »
1500 1200 1000 850 2200 75 1771 1171 321 1471 821 1171 1271 1821 621
1/2 » 1 1/2 » 1 1/4 » 3/4 »

Informations techniques

Catalogue technique VTN-2-Plus (120-300 L)

Taille : 656.16 Ko

Catalogue technique VTN-2-Plus (400-1500 L)

Taille : 721.4 Ko
