| Volume | 400-2000 l |
| Pression de service du réservoir | 3 bar |
| Pression de service du circuit primaire (côté chauffage) | 6 bar |
| Pression de service de la cuve intérieure | 6 bar |
| Température de service du réservoir | 95 °C |
| Garantie | 5 ans |

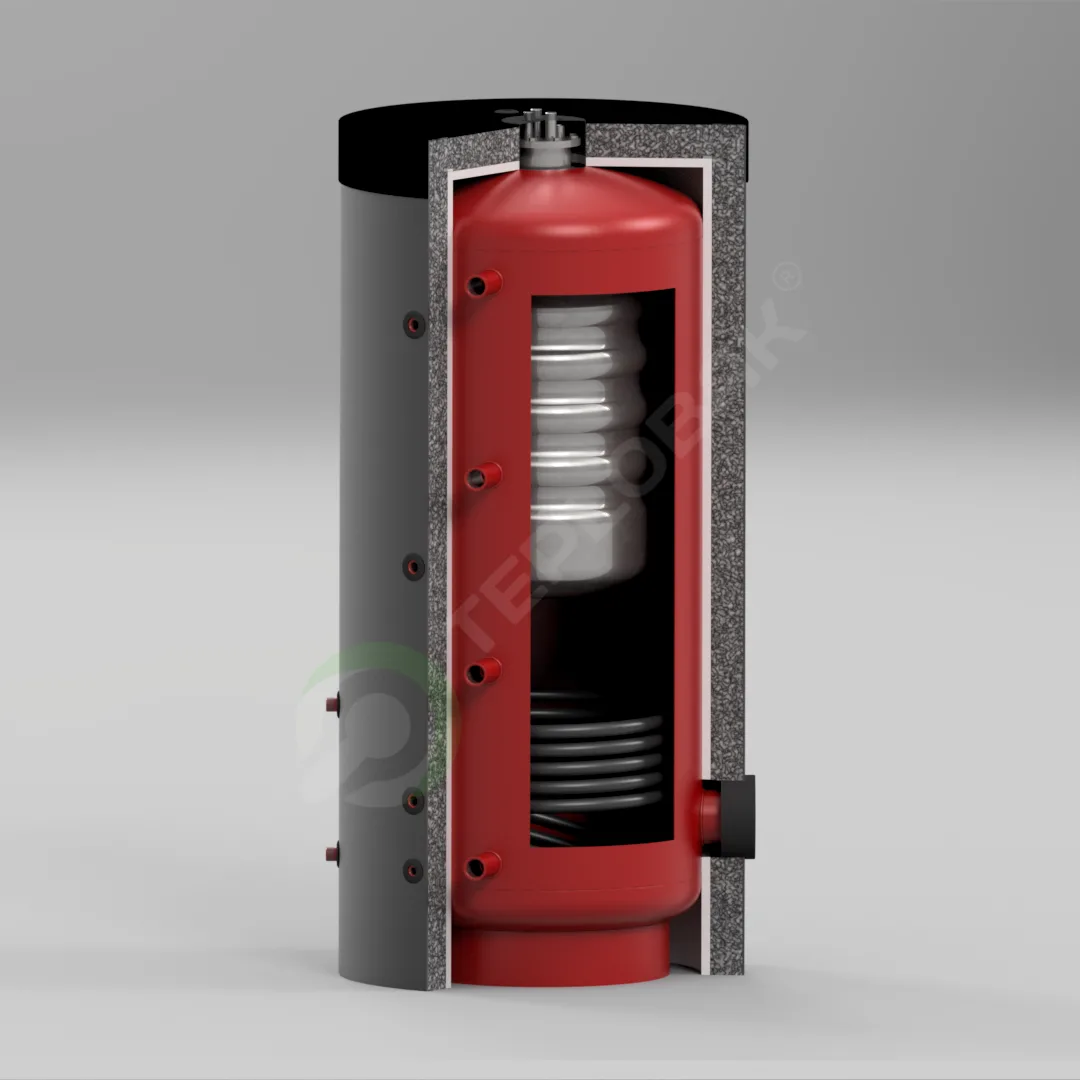

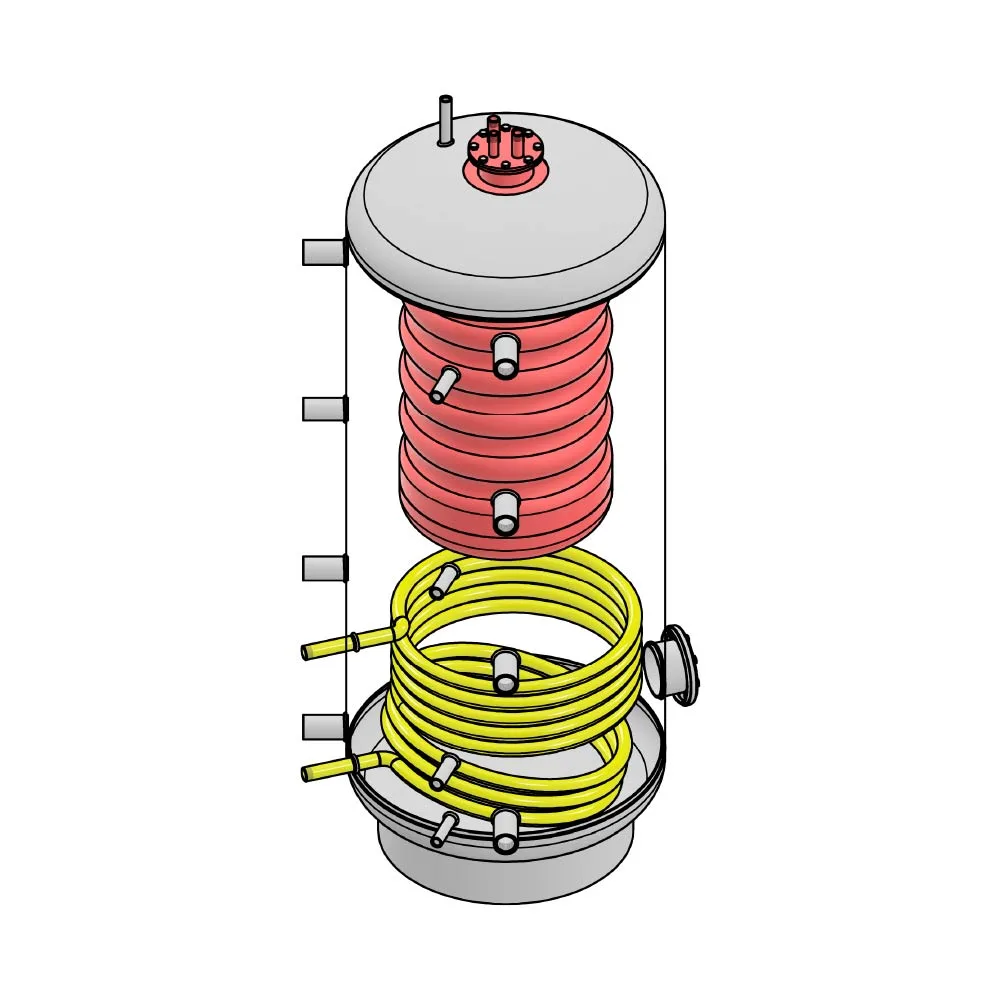

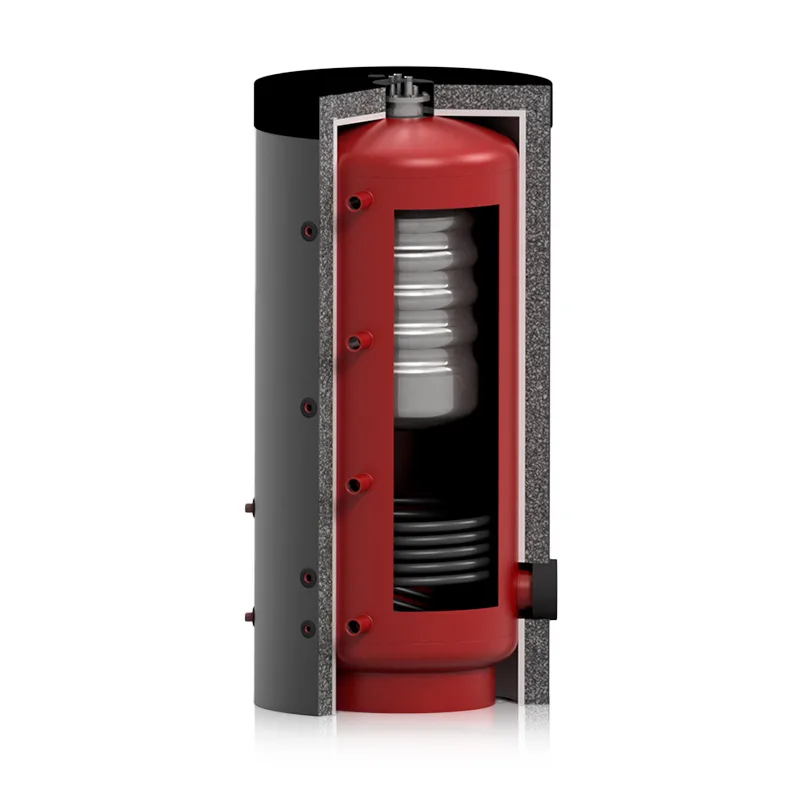

Le ballon d’accumulation est предназначé au stockage de l’énergie thermique provenant de différentes sources, y compris des capteurs solaires via l’échangeur de chaleur inférieur.La cuve intérieure d’eau chaude sanitaire (ECS) est située dans la partie supérieure du ballon, ce qui permet d’utiliser le fluide caloporteur à la température la plus élevée pour un chauffage rapide et efficace de l’eau sanitaire, ainsi que pour en assurer l’accumulation dans le volume requis.La réserve d’ECS permet de couvrir les pics de consommation d’eau chaude. Grâce à sa paroi ondulée, la cuve intérieure présente une résistance suffisante aux variations externes de pression.
Le réservoir est fabriqué en acier de construction au carbone S235JR (DIN 1.0038).Le revêtement extérieur assure une résistance accrue aux contraintes mécaniques et aux environnements agressifs.
La cuve intérieure d’ECS à paroi ondulée (corruguée) est fabriquée en acier inoxydable AISI 316L (DIN 1.4404).
L’échangeur de chaleur inférieur (circuit externe de chauffage) est fabriqué en acier au carbone C22 (DIN 1.0402).
| PL/PVC | Isolation en polyester d’une épaisseur de 100 mm, avec jaquette en tissu PVC à fermeture éclair. |
| PU/PVC | Isolation thermique en mousse de polyuréthane élastique d’une épaisseur de 90 mm, avec jaquette en tissu PVC fixée par des sangles. |
| PL/ABS | Isolation en polyester d’une épaisseur de 100 mm, avec jaquette en ABS et fermetures en plastique. |
| PS/ABS | Isolation rigide haute performance de 100 mm en polystyrène expansé graphité, avec jaquette en ABS. Isolation thermique de classe premium – conforme aux exigences de la directive ErP 2009/125/CE. |

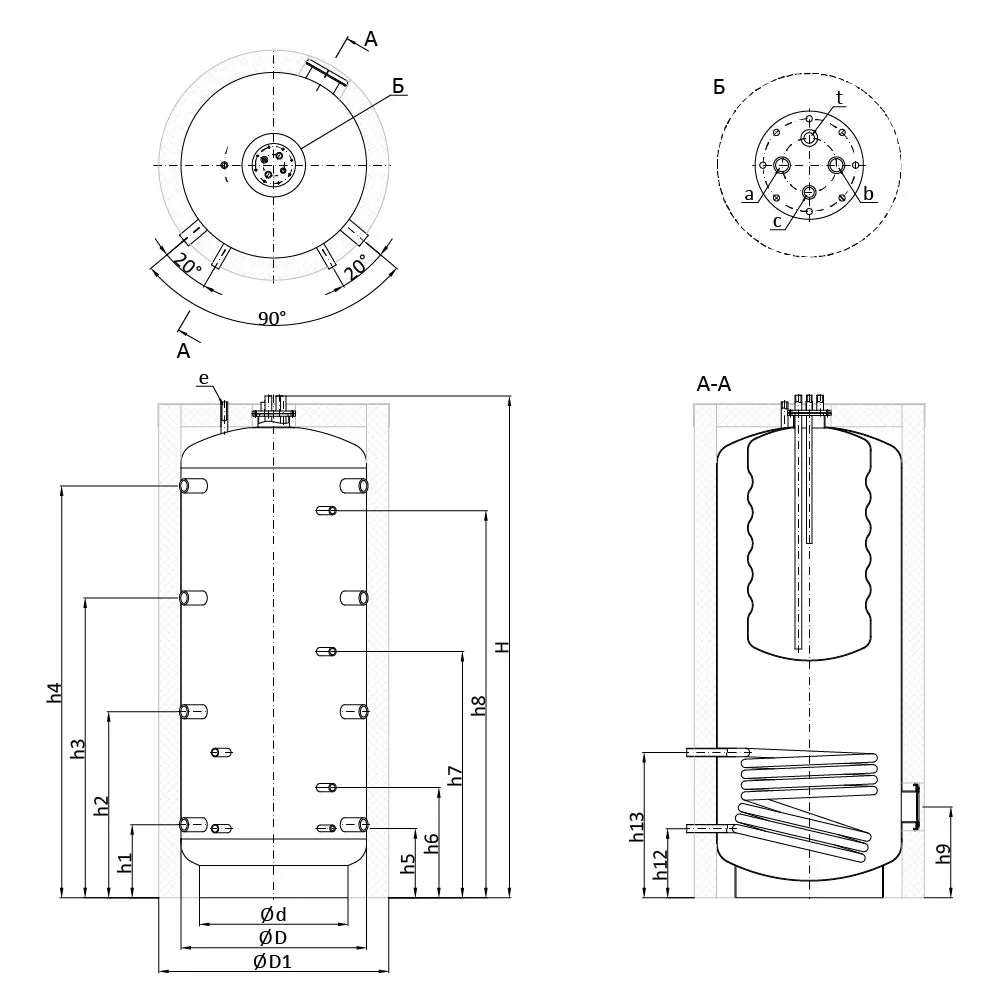

| Modèle | Dimensions, mm | Dimensions de raccordement, mm | |||||||||||||||||
| ⌀D1 | ⌀D | ⌀d | H | h1 | h2 | h3 | h4 | h5 | h6 | h7 | h8 | h9 | h12 | h13 | e | a,b | c | t | |
| 400/80 | 800 | 600 | 450 | 1720 | 264 | 834 | – | 1406 | 249 | 414 | – | 1256 | 336 | 248 | 668 | 1/2 » | 3/4 » | 1/2 » | 1/2 » |
| 1 1/2 » | 1 1/2 » | 1/2 » | 3/4 » | 3/4 » | 1 » | ||||||||||||||
| 500/80 | 800 | 600 | 450 | 1970 | 264 | 721 | 1181 | 1634 | 249 | 414 | 964 | 1534 | 336 | 248 | 668 | 1/2 » | 3/4 » | 1/2 » | 1/2 » |
| 500/115 | |||||||||||||||||||
| 500/185 | |||||||||||||||||||
| 1 1/2 » | 1/2 » | 3/4 » | 1 » | ||||||||||||||||
| 750/115 | 950 | 750 | 600 | 2030 | 295 | 752 | 1212 | 1665 | 280 | 445 | 995 | 1565 | 367 | 279 | 631 | 1/2 » | 3/4 » | 1/2 » | 1/2 » |
| 750/270 | 1 » | 3/4 » | |||||||||||||||||
| 1 1/2 » | 1/2 » | 3/4 » | 1 » | ||||||||||||||||
| 1000/115 | 1050 | 850 | 700 | 2080 | 323 | 780 | 1240 | 1693 | 308 | 473 | 1023 | 1593 | 395 | 311 | 661 | 1/2 » | 3/4 » | 1/2 » | 1/2 » |
| 1000/270 | 1 » | 3/4 » | |||||||||||||||||
| 1 1/2 » | 1/2 » | 3/4 » | 1 1/4 » | ||||||||||||||||
| 1500/115 | 1200 | 1000 | 850 | 2170 | 368 | 825 | 1285 | 1738 | 353 | 518 | 1068 | 1638 | 440 | 356 | 706 | 1/2 » | 3/4 » | 1/2 » | 1/2 » |
| 1500/270 | 1 » | 3/4 » | |||||||||||||||||
| 1 1/2 » | 1/2 » | 3/4 » | 1 1/4 » | ||||||||||||||||
| 2000/115 | 1400 | 1200 | 1000 | 2270 | 419 | 876 | 1336 | 1789 | 404 | 569 | 1119 | 1689 | 491 | 407 | 707 | 1/2 » | 3/4 » | 1/2 » | 1/2 » |
| 2000/270 | 1 » | 3/4 » | |||||||||||||||||
| 1 1/2 » | 1/2 » | 3/4 » | 1 1/4 » | ||||||||||||||||
