VTP-1 (ballon tampon pour eau chaude sanitaire – ECS)

Accueil Теплоакумулятори і (тепло-) акумулюючі ємності для опалення Ballons et accumulateurs d’eau chaude sanitaire (ECS) Ballons avec revêtement interne en biocéramique polymère (série VTP) VTP-1 (ballon tampon pour eau chaude sanitaire – ECS)

La société « Teplobak » assure l’assistance technique de ses clients à toutes les étapes du processus, y compris la conception, l’installation et l’exploitation des équipements de chauffage.

  • Газовий котел
  • Електричний бойлер
  • Твердопаливний котел
  • Сонячна енергія
  • Тепловий насос
  • Тен
  • Тепла вода

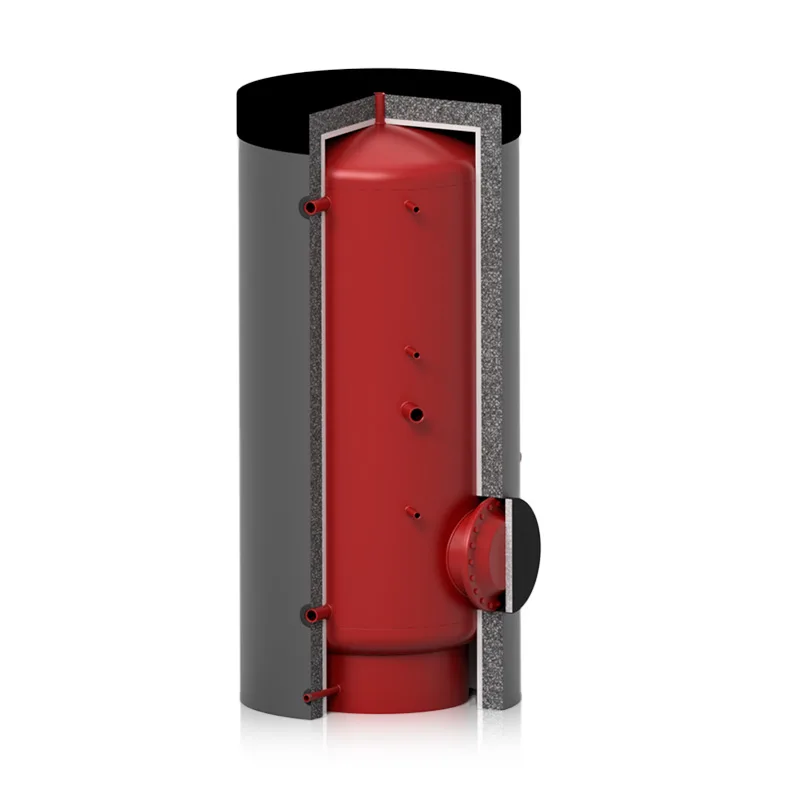

VTP-1 (ballon tampon pour eau chaude sanitaire – ECS)

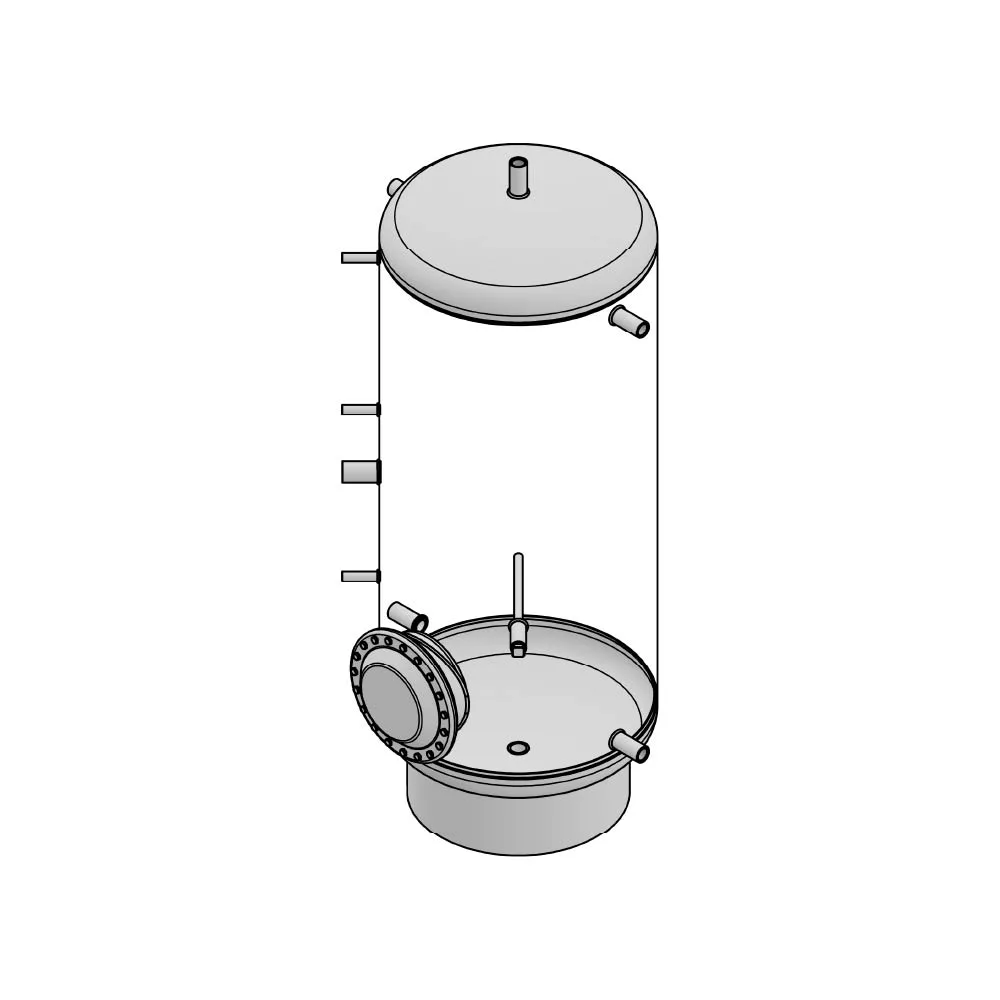

VTP-1 (ballon tampon pour eau chaude sanitaire – ECS) – Image 2

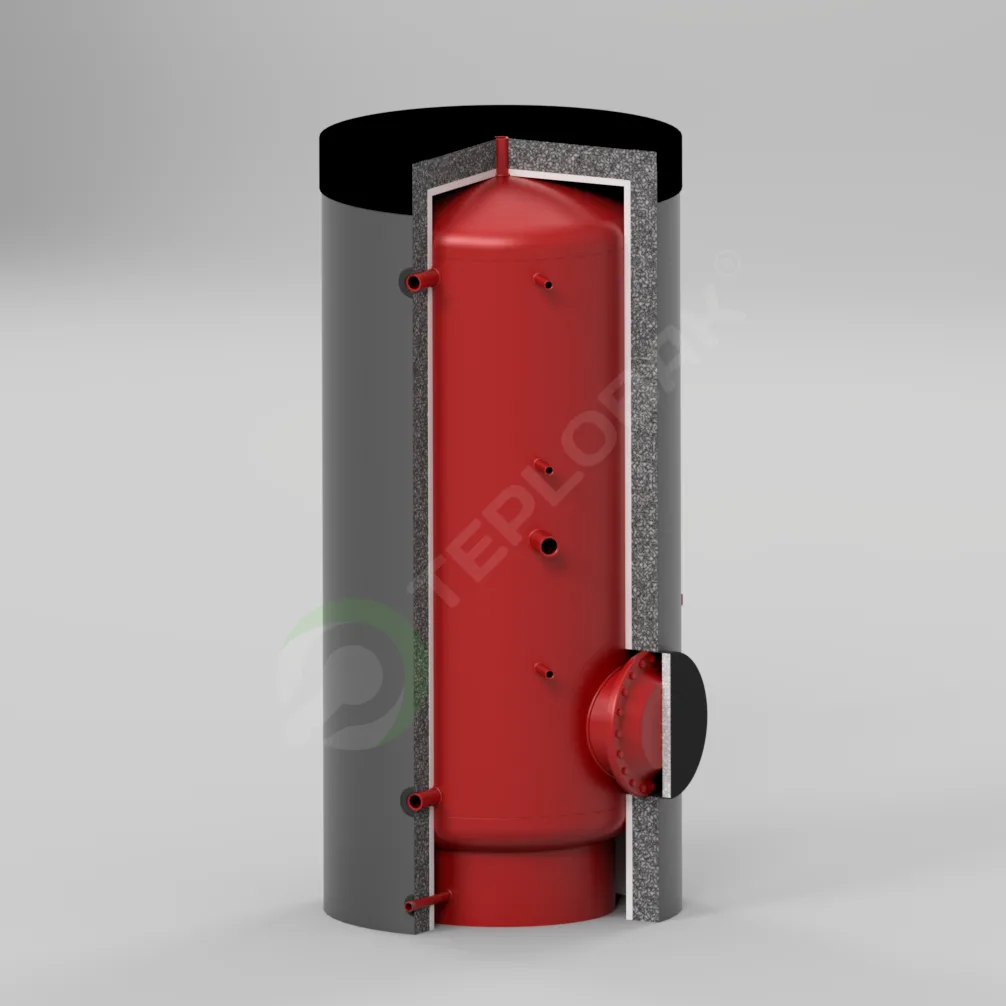

VTP-1 (ballon tampon pour eau chaude sanitaire – ECS) – Image 3
VTP-1 (ballon tampon pour eau chaude sanitaire – ECS) – Image 4
  • Volume de 200 à 10 000 litres ;
  • Anode en magnésium assurant une protection anticorrosion supplémentaire ;
  • Bride de révision latérale ;
  • Isolation thermique de haute qualité en mousse de polyuréthane d’une épaisseur de 50 mm ;
  • Possibilité de FABRICATION SUR COMMANDE avec une pression de service de 8 ou 10 bar.
Volume200-10000 l
Pression de service du réservoir6 bar
Température de service du réservoir95 ºC
Garantie5 ans

DESCRIPTION TECHNIQUE

Le ballon d’accumulation pour eau chaude sanitaire (ECS) est destiné à l’accumulation et au stockage de l’eau préchauffée dans un échangeur de chaleur externe pour les besoins en ECS. La conception du réservoir prévoit une trappe à bride fermée par un couvercle, destinée aux opérations de révision et de maintenance du réservoir, ainsi qu’à l’installation d’un échangeur de chaleur à bride, permettant de raccorder une source de chauffage supplémentaire. Afin de protéger le revêtement interne, un ou plusieurs anodes en magnésium sont prévus.

MATÉRIAU

Le réservoir est fabriqué en acier de construction au carbone S235JR (DIN 1.0038) avec un revêtement interne polycéramique, caractérisé par une forte adhérence au métal et une grande élasticité, ce qui empêche la formation de microfissures lors des déformations thermiques des parois du réservoir. Le revêtement externe assure une résistance accrue aux contraintes mécaniques et aux milieux agressifs.

ISOLATION THERMIQUE

PL/PVCIsolation thermique en polyester d’une épaisseur de 100 mm, avec une jaquette en tissu PVC à fermeture éclair.
PU/PVCIsolation thermique en mousse de polyuréthane élastique d’une épaisseur de 90 mm, avec une jaquette en tissu PVC fixée par des sangles.
PL/ABSIsolation thermique en polyester d’une épaisseur de 100 mm, avec une jaquette en plastique ABS à fermetures en plastique.
PS/ABSIsolation thermique rigide efficace de 100 mm en polystyrène expansé graphité, avec une jaquette en plastique ABS.
Isolation thermique de classe premium conforme aux exigences de la directive ErP 2009/125/CE.

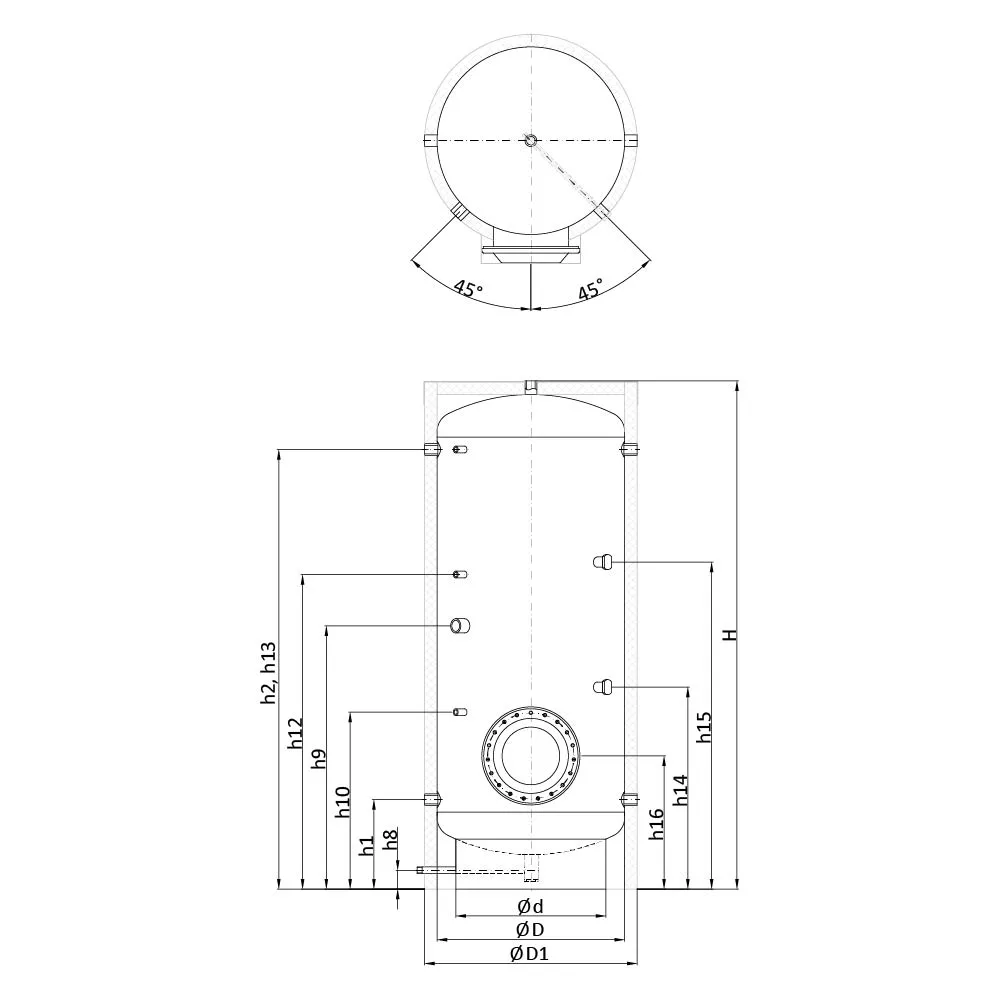

Modèle V, l Dimensions, mm Dimensions de raccordement (mm)
ØD1 ØD Ød H h1 h2 h8 h9 h10 h12 h13 h14 h15 h16
400 413 800 600 450 1730 331 1481 75 921 681 1081 1481 781 – 456
1 1/4 » 3/4 » 1 1/2 » 1/2 » 1 » Ø210
500 483 800 600 450 1980 331 1731 75 1026 681 1231 1731 781 – 456
1 1/4 » 3/4 » 1 1/2 » 1/2 » 1 » Ø210
750 773 950 750 600 2035 357 1757 75 1052 707 1257 1757 807 – 532
1 /14 » 3/4 » 1 1/2 » 1/2′ 1 » Ø300
1000 1008 1050 850 700 2085 390 1790 75 1085 740 1290 1790 840 – 565
1 1/2 » 3/4 » 1 1/2 » 1/2 » 1 » Ø300
1500 1449 1200 1000 850 2170 430 1830 75 1125 780 1330 1830 880 1380 605
1 1/2 » 3/4 » 1 1/2 » 1/2 » 1 » Ø300
2000 2158 1400 1200 1000 2260 471 1871 75 1166 821 1371 1871 921 1421 671
2 » 1 » 1 1/2 » 1/2 » 1 » Ø350
3000 3050 1600 1400 1150 2365 526 1926 75 1221 876 1426 1926 976 1476 726
2 » 1 » 1 1/2 » 1/2 » 1 » Ø350
4000 4051 1800 1600 1300 2425 557 1957 75 1252 907 1457 1957 1007 1507 757
2 » 1 » 1 1/2 » 1/2 » 1 » Ø350
5000 5055 1800 1600 1300 2925 557 2457 75 1507 907 1770 2457 1007 1957 757
2 » 1 » 1 1/2 » 1/2 » 1 » Ø350
6300 6241 2100 1900 Configuration et dimensions des piquages sur demande du client
8000 8366 2100 1900
10000 10492 2100 1900

Catalogue technique VTP-1

Taille : 429.03 Ko
