CWT PC (ballons tampons / ballons d’accumulation pour le refroidissement ou les systèmes réversibles)

CWT PC (ballons tampons / ballons d’accumulation pour le refroidissement ou les systèmes réversibles) – Image 3

Volume : 100–10 000 litres ;
Isolation thermique : 12 ou 24 mm d’épaisseur ;
Possibilité de raccordement d’un groupe frigorifique (chiller) ou d’une résistance électrique (TEN) ;
Fabrication sur mesure : cette série de réservoirs est produite sur commande conformément aux exigences techniques du client.

Volume	100-10000 l
Pression de service du réservoir	3-10 bar
Température de service du réservoir	від -10°C до +95°C
Garantie	5 ans

DESCRIPTION TECHNIQUE

Les réservoirs d’eau glacée peuvent servir : à la séparation hydraulique des circuits primaire et secondaire du système de refroidissement, assurant le bon fonctionnement du groupe frigorifique (chiller, pompe à chaleur) ; à l’augmentation du volume du système de refroidissement, ce qui réduit le nombre de cycles (marche/arrêt) du compresseur et prolonge sa durée de vie ; à l’accumulation de froid afin de couvrir les pics de charge. Toutes ces fonctions sont également assurées dans les systèmes réversibles (froid/chaleur). Grâce aux matériaux sélectionnés, les réservoirs peuvent également être utilisés pour le stockage d’eau froide sanitaire. Dans les réservoirs de la série CWT PC, un ou plusieurs anodes en magnésium sont prévus pour protéger le revêtement intérieur.

MATÉRIAU

Le réservoir est fabriqué en acier de construction au carbone S235JR (DIN 1.0038) avec un revêtement intérieur polycéramique.

ISOLATION THERMIQUE

RS	Isolation anticondensation d’une épaisseur de 12 ou 24 mm en caoutchouc synthétique expansé avec revêtement extérieur métallisé ; utilisée pour les réservoirs fonctionnant uniquement dans les systèmes de refroidissement.
RS/ABS	Isolation anticondensation d’une épaisseur de 12 ou 24 mm en caoutchouc synthétique expansé avec revêtement extérieur métallisé, avec un habillage en plastique ABS à fermetures plastiques ; utilisée pour les réservoirs fonctionnant uniquement dans les systèmes de refroidissement.
RS+PL/ABS	Isolation anticondensation d’une épaisseur de 12 ou 24 mm en caoutchouc synthétique expansé avec revêtement extérieur métallisé, avec une couche supplémentaire en polyester de 50 mm, dans un habillage en plastique ABS avec fermetures plastiques ; utilisée pour les réservoirs fonctionnant dans des systèmes réversibles « froid/chaleur ».

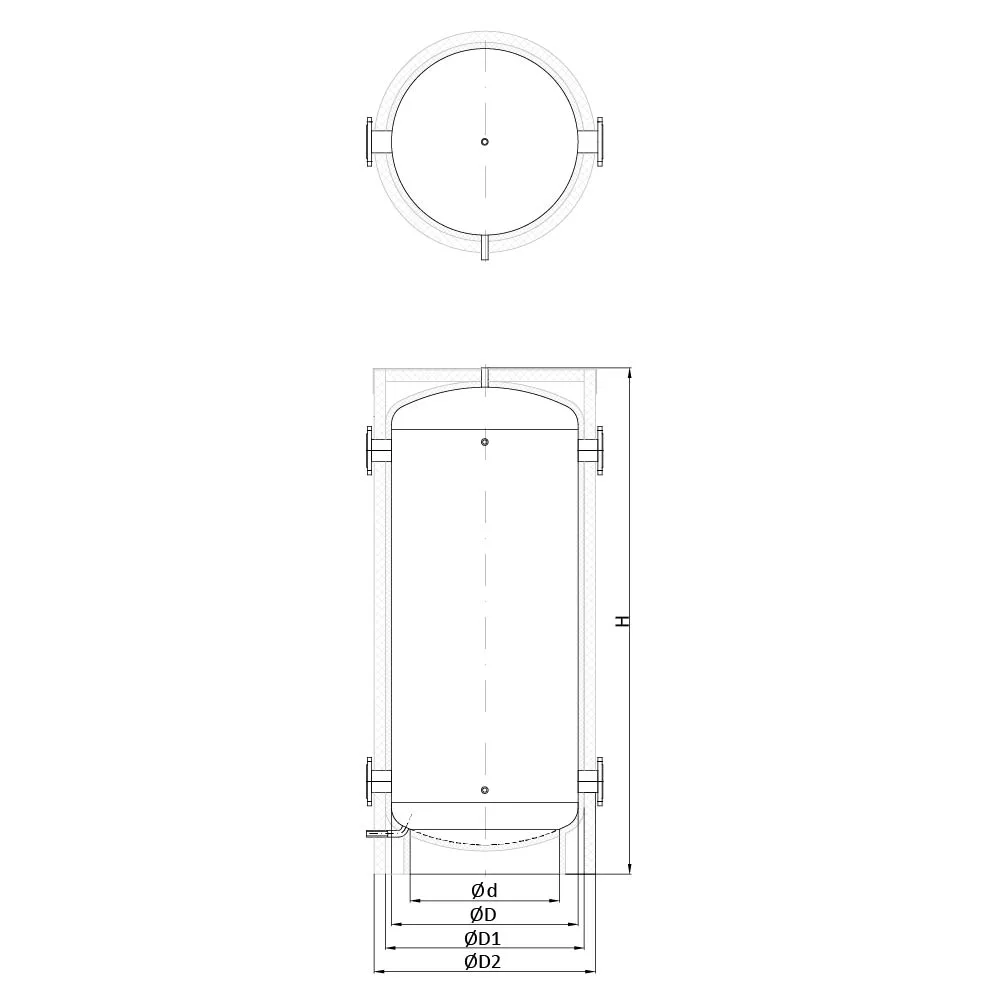

Modèle	V, l	Dimensions, mm
		H, max.	⌀d	⌀D	⌀D1		⌀D2
		H, max.	⌀d	⌀D	Isolation thermique RS12	Isolation thermique RS24	Isolation thermique RS24/ABS	Isolation thermique RS24+PL/ABS
100	108	1100	300	400	424	448	500	560
200	214	1350	400	480	504	528	580	640
300	305	1940	400	480	504	528	580	640
400	413	1770	450	600	624	648	700	760
500	483	2020	450	600	624	648	700	760
750	773	2090	600	750	774	798	850	910
1000	1008	2130	700	850	874	898	950	1010
1500	1449	2200	850	1000	1024	1048	1100	1160
2000	2158	2340	1000	1200	1224	1248	1300	1360
3000	3050	2440	1150	1400	1424	1448	1500	1560
4000	4051	2450	1300	1600	1624	1648	1700	1760
5000	5055	2950	1300	1600	1624	1648	1700	1760
6300	6241	2850	–	1900	1924	1948	2000	2060
8000	8366	3600	–	1900	1924	1948	2000	2060
10000	10492	4350	–	1900	1924	1948	2000	2060

Les spécialistes de la société « Teplobak » sont prêts à proposer différents types de réservoirs d’eau glacée en fonction des exigences techniques et des souhaits du client afin de répondre à vos besoins. Nous garantissons des solutions techniques éprouvées, la fiabilité, la durabilité, la qualité et une haute efficacité de notre équipement.

Contactez-nous, nous vous aiderons à rendre votre système de refroidissement plus efficace !
