| Volume | 400-2000 l |
| Pression de service de l’échangeur thermique ECS | 10 bar |
| Pression de service du réservoir | 3 bar |

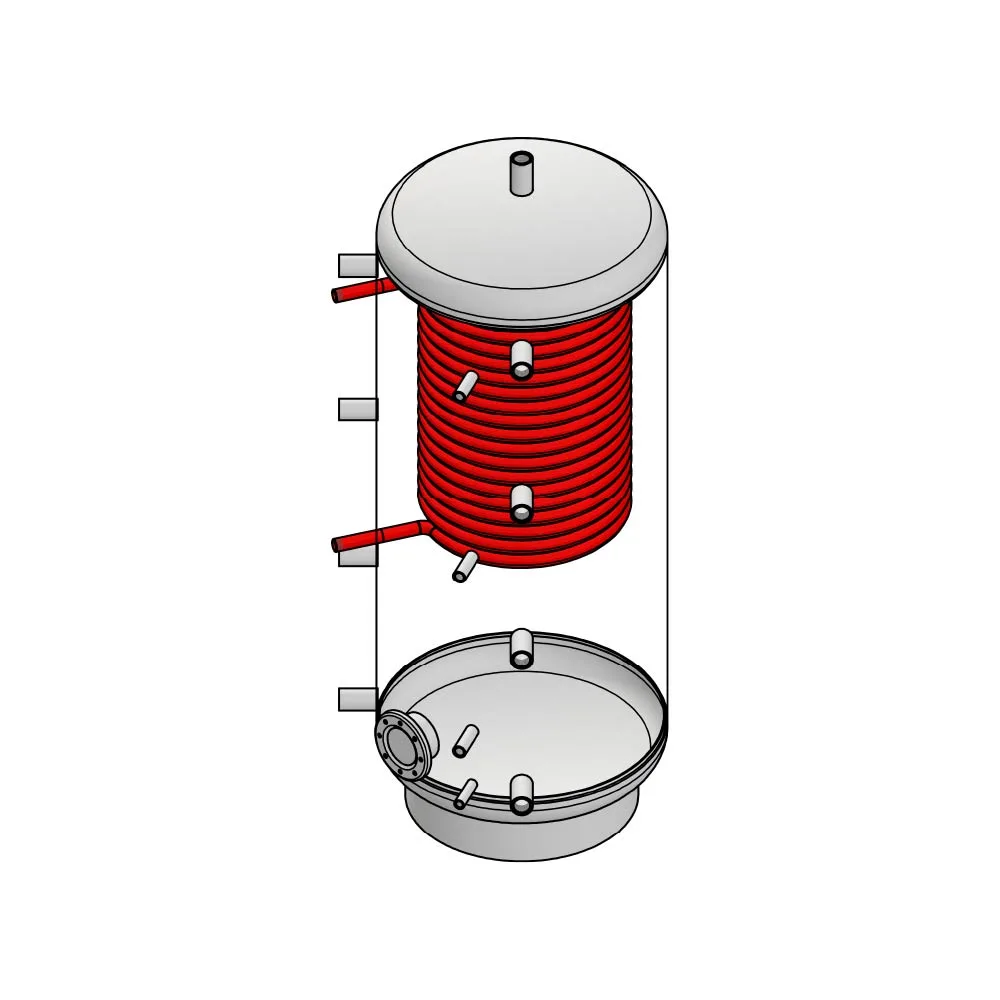

Le réservoir d’accumulation est destiné au stockage de l’énergie thermique provenant de diverses sources de chaleur.L’échangeur thermique ECS est situé dans la partie supérieure du réservoir, ce qui permet d’utiliser le fluide caloporteur à la température la plus élevée pour un chauffage rapide et efficace de l’eau chaude sanitaire dans la quantité nécessaire au consommateur.
Le réservoir est fabriqué en acier de construction au carbone S235JR (DIN 1.0038).Le revêtement extérieur assure une résistance accrue aux contraintes mécaniques et aux environnements agressifs.
L’échangeur thermique inférieur (circuit de chauffage externe) est fabriqué en acier au carbone C22 (DIN 1.0402).L’échangeur thermique ECS est fabriqué en acier inoxydable AISI 304L (DIN 1.4307).

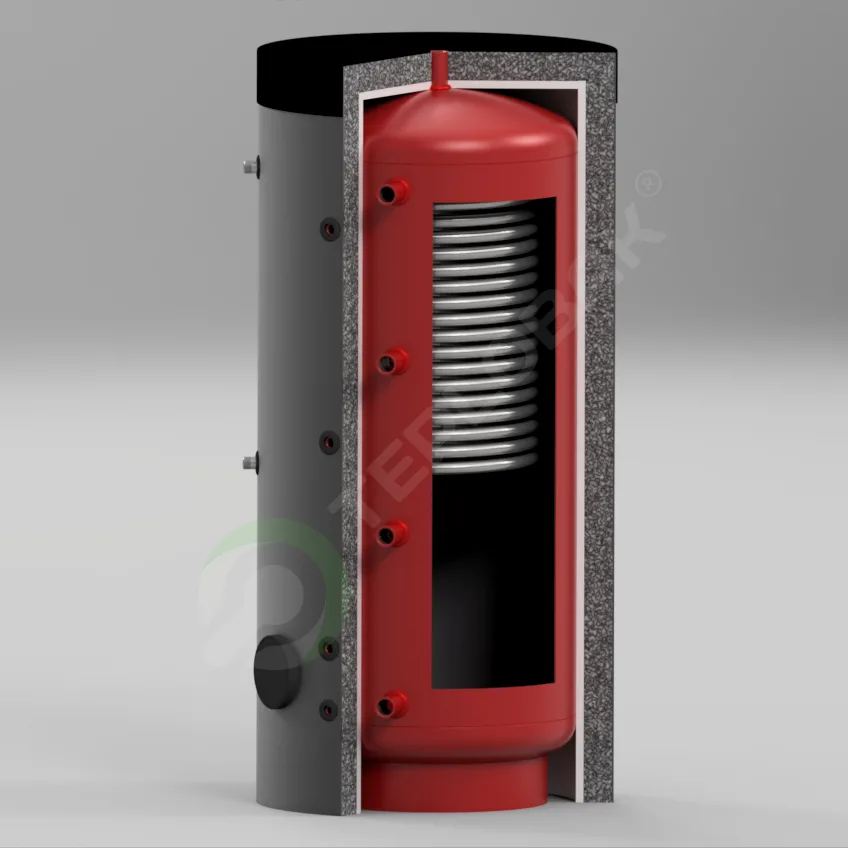

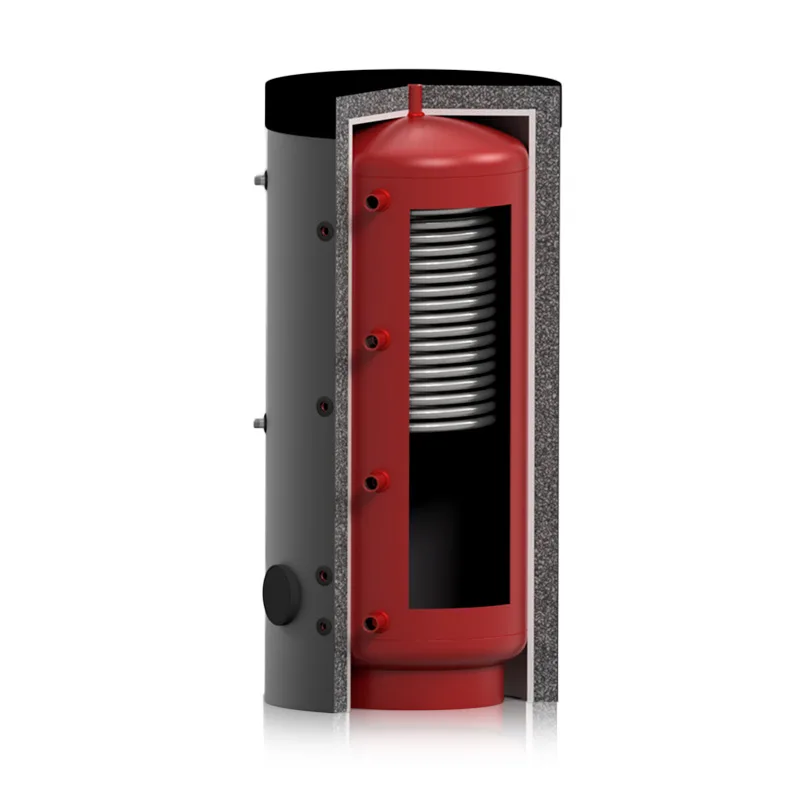

| PL/PVC | Isolation thermique en polyester d’une épaisseur de 100 mm, dans une housse en tissu PVC avec fermeture à glissière. |
| PU/PVC | Isolation thermique en mousse polyuréthane élastique d’une épaisseur de 90 mm, dans une housse en tissu PVC fixée par des sangles. |
| PL/ABS | Isolation thermique en polyester d’une épaisseur de 100 mm, dans une coque en plastique ABS avec fermetures en plastique. |
| PS/ABS | Isolation thermique rigide performante de 100 mm en polystyrène expansé graphité, avec coque en plastique ABS. Isolation thermique de classe premium — conforme aux exigences de la directive ErP 2009/125/CE. |

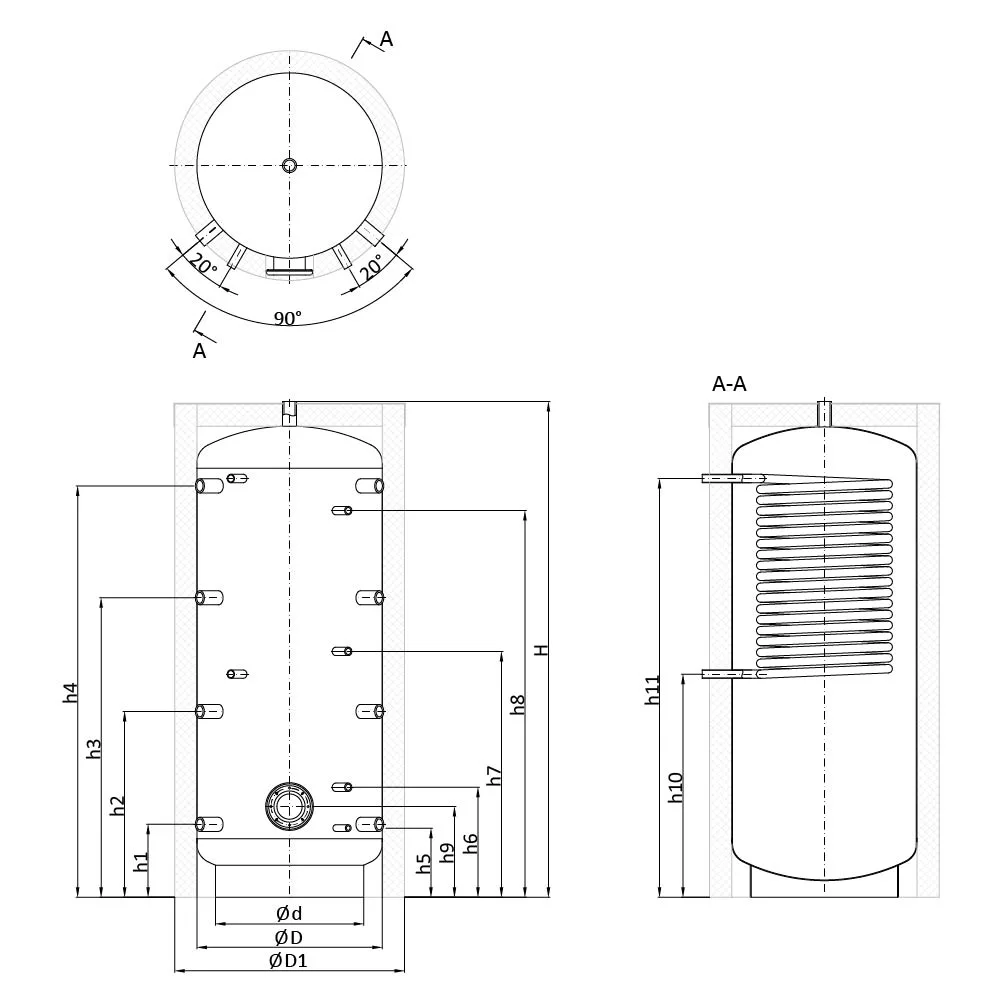

| V du réservoir, l | Dimensions, mm | STO2, m² | VTO2, l | Dimensions de raccordement, mm | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| H | ØD1 | ØD | Ød | h1 | h2 | h3 | h4 | h5 | h6 | h7 | h8 | h9 | h10 | h11 | |||
| 400 | 1700 | 800 | 600 | 450 | 1,4 | 10 | 264 | 834 | – | 1406 | 249 | 414 | – | 1256 | 336 | 930 | 1414 |
| 1½ » | 1½ » | ½ » | ¾ » | 1″ | |||||||||||||
| 500 | 1995 | 800 | 600 | 450 | 1,4 | 10 | 264 | 721 | 1181 | 1634 | 249 | 414 | 964 | 1534 | 336 | 872 | 1664 |
| 2,2 | 16 | 872 | |||||||||||||||
| 1½ » | 1½ » | ½ » | ¾ » | 1″ | |||||||||||||
| 750 | 2010 | 950 | 750 | 600 | 1,55 | 11 | 295 | 752 | 1212 | 1665 | 280 | 445 | 995 | 1565 | 367 | 903 | 1695 |
| 2,3 | 14 | 903 | |||||||||||||||
| 3,1 | 22 | 903 | |||||||||||||||
| 3,8 | 27 | 903 | |||||||||||||||
| 1½ » | 1½ » | ½ » | ¾ » | 1″ | |||||||||||||
| 1000 | 2060 | 1050 | 850 | 700 | 1,55 | 14 | 323 | 780 | 1240 | 1693 | 308 | 473 | 1023 | 1593 | 395 | 819 | 1719 |
| 2,3 | 22 | 819 | |||||||||||||||
| 3,1 | 29 | 819 | |||||||||||||||
| 3,9 | 36 | 819 | |||||||||||||||
| 4,6 | 42 | 819 | |||||||||||||||
| 1½ » | 1½ » | ½ » | ¾ » | 1¼ » | |||||||||||||
| 1500 | 2150 | 1200 | 1000 | 850 | 1,9 | 18 | 368 | 825 | 1285 | 1738 | 353 | 518 | 1068 | 1638 | 440 | 864 | 1764 |
| 2,9 | 27 | 864 | |||||||||||||||
| 3,85 | 36 | 864 | |||||||||||||||
| 4,8 | 45 | 864 | |||||||||||||||
| 5,7 | 52 | 864 | |||||||||||||||
| 1½ » | 1½ » | ½ » | ¾ » | 1¼ » | |||||||||||||
| 2000 | 2250 | 1400 | 1200 | 1000 | 2,3 | 21 | 419 | 876 | 1336 | 1789 | 404 | 569 | 1119 | 1689 | 491 | 1065 | 1815 |
| 3,45 | 32 | 1065 | |||||||||||||||
| 4,56 | 43 | 1065 | |||||||||||||||
| 5,7 | 52 | 1065 | |||||||||||||||
| 6,9 | 64 | 1065 | |||||||||||||||
| 1½ » | 1½ » | ½ » | ¾ » | 1¼ » | |||||||||||||
